一、產品概述
雙法蘭中線軟密封襯膠蝶閥D341X-10Q，綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點，偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白。閥體內腔過流部分采用硫化橡膠設計，閥體閥座結合為一整體，具有良好的密封性能。可廣泛的用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，具有良好的調節和截流性能。
二、產品特點
軸板無銷連接，結構緊湊，法蘭連接，安裝便捷
90°啟閉，蝸輪傳動，操作力矩小
雙向密封，性能優良，零件加工性能
流量特性趨于直線，調節性能好
密封副材料多樣，可供用戶選擇
閥門可用于管端做放空閥使用，性能可靠
閥座閥體有機地結合為一體，使閥門具有較長的使用壽命
三、采用標準
項目名稱采用標準
設計制造驗收GB/T 12238-2008
閥門結構長度GB/T 12221-2005
閥門法蘭連接GB/T 17241.6-2008
閥門密封試驗GB/T 13927-2008
四、性能參數
連接型式法蘭式
公稱通徑DN50-DN1000
公稱壓力PN10/PN16
試驗壓力殼體試驗：公稱壓力×1.5倍
密封試驗：公稱壓力×1.1倍
外表噴涂磁漆
驅動型式蝸輪減速器
適用溫度-30～180℃
適用介質水、鹽、酸、堿、天然氣、空氣、醇類、油類、食品、蒸汽等
五、雙法蘭中線軟密封襯膠蝶閥D341X-10Q零部件材質
| 序號 | 零件名稱 | 材 質 |
| 1 | 銷 | 410/420/304/XM-19/17-4PH/F51 |
| 2 | 蝶板 | ASTM A536 65-45-12/ ASTM A536 60-40-18 / CF8 / 4A |
| 3 | 密封圈 | EPDM/NBR/VITON/FPM |
| 4 | 壓板 | A105 /304 / 316 / F51 |
| 5 | 壓板螺釘 | 8.8 / B7 / B8 / B8M |
| 6 | 閥體 | ASTM A536 65-45-12(GGG50)/ ASTM A536 60-40-18(GGG40) |
| 7 | 上軸套 | SF-1 / SF-1S / C95800 |
| 8 | O形圈 | EPDM/NBR/VITON/FPM |
| 9 | 壓蓋 | GGG40/ C95800 |
| 10 | 壓蓋螺釘 | 8.8 / B7 / B8 / B8M |
| 11 | 上閥桿 | 410/420/304/XM-19/17-4PH/F51 |
| 12 | 下軸套 | SF-1 / SF-1S / C95800 |
| 13 | 下閥桿 | 410/420/304/XM-19/17-4PH/F51 |
| 14 | 對開卡環 | 1035 /304 /316 /F51 |
| 15 | O形圈 | EPDM/NBR/VITON/FPM |
| 16 | 底蓋螺釘 | 8.8 / B7 / B8 / B8M |
| 17 | 底蓋 | A105 /304 /316 /F51 |
| 18 | O形圈 | EPDM/NBR/VITON/FPM |
| 19 | 閥座 | 304 / 316 / F51 |
| 20 | 閥座卡環 | A105 / 304 / 316 / F51 |
| 21 | 壓緊螺釘 | 8.8 / B7 / B8 / B8M |

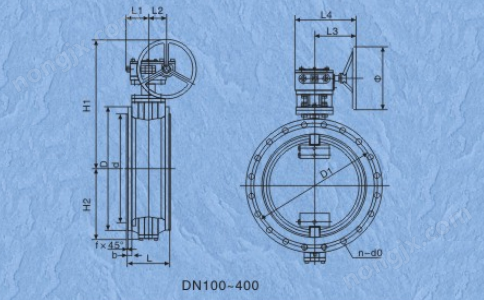

六、雙法蘭中線軟密封襯膠蝶閥D341X-10Q尺寸表
| DN | L | 法蘭尺寸 | 外形尺寸 | 重量(Kg) | ||||||||||
| D | D1 | D2 | f | b | Z-d | H0 | H | L1 | A | B | G | |||
| 80 | 114 | 200 | 160 | 132 | 3 | 19 | 8-19 | 100 | 180 | 105 | 144 | 50 | 180 | 16 |
| 100 | 127 | 220 | 180 | 156 | 3 | 19 | 8-19 | 110 | 210 | 113 | 144 | 50 | 180 | 24 |
| 125 | 140 | 250 | 210 | 184 | 3 | 19 | 8-19 | 125 | 225 | 130 | 144 | 50 | 180 | 29 |
| 150 | 140 | 285 | 240 | 211 | 3 | 19 | 8-23 | 160 | 255 | 151 | 200 | 63 | 300 | 36 |
| 200 | 152 | 340 | 295 | 266 | 3 | 20 | 8-23 | 182 | 275 | 175 | 200 | 63 | 300 | 65 |
| 250 | 165 | 395 | 350 | 319 | 3 | 22 | 12-23 | 222 | 300 | 215 | 230 | 80 | 350 | 75 |
| 300 | 178 | 445 | 400 | 370 | 4 | 25 | 12-23 | 265 | 340 | 241 | 230 | 80 | 350 | 84 |
| 350 | 190 | 505 | 460 | 429 | 4 | 25 | 16-23 | 300 | 375 | 270 | 260 | 125 | 400 | 120 |
| 400 | 216 | 565 | 515 | 480 | 4 | 25 | 16-28 | 335 | 400 | 300 | 260 | 125 | 400 | 170 |
| 450 | 222 | 615 | 565 | 530 | 4 | 26 | 20-28 | 365 | 460 | 330 | 260 | 125 | 400 | 190 |
| 500 | 229 | 670 | 620 | 582 | 4 | 27 | 20-28 | 400 | 510 | 368 | 260 | 125 | 400 | 291 |
| 600 | 267 | 780 | 725 | 682 | 5 | 30 | 20-31 | 450 | 555 | 405 | 290 | 160 | 500 | 348 |
| 700 | 292 | 895 | 840 | 794 | 5 | 33 | 24-31 | 510 | 635 | 470 | 418 | 200 | 600 | 523 |
| 800 | 318 | 1015 | 950 | 901 | 5 | 35 | 24-34 | 580 | 705 | 520 | 418 | 200 | 600 | 720 |
| 900 | 330 | 1115 | 1050 | 1001 | 5 | 38 | 28-34 | 655 | 800 | 568 | 510 | 263 | 700 | 850 |
| 1000 | 410 | 1230 | 1160 | 1112 | 5 | 40 | 28-37 | 710 | 865 | 625 | 510 | 263 | 700 | 1109 |
| 1200 | 470 | 1455 | 1380 | 1328 | 5 | 45 | 32-41 | 845 | 995 | 738 | 550 | 333 | 800 | 1561 |
| 1400 | 530 | 1675 | 1590 | 1530 | 5 | 46 | 36-44 | 965 | 1100 | 848 | 550 | 333 | 800 | 2350 |
| 七、安裝注意事項 |
1、管道法蘭必須與閥門壓力標準相符。
2、使用安裝前應檢查使用條件是否與本蝶閥性能相符。
3、安裝前應清理閥門內腔和密封面，不許有污物附著，新管道在使用前應打開閥門用空氣或水清掃管道后再使用。
4、閥座兩端突出閥體端面作為法蘭密封墊，蝶閥安裝時不可再加密封墊。
5、蝶閥可以安裝在水平、垂直及任意角度的管道上，并可雙向使用；蝶閥不得安裝在管道拐角處，不允許倒立安裝。
6、安裝時蝶閥處于關閉位置，確保蝶板不與管道法蘭等磕碰。
7、確認法蘭焊接無誤，蝶閥裝上后不允許再焊接法蘭。
8、蝶閥如發現啟閉失常，應查明原因、排除故障；不得利用敲、砸、撬和手柄接桿加長等方法強行啟閉。
9、蝶閥在運輸、儲存過程中，蝶板不得與硬物磕碰，并應打開8-10°的位置，以確保在此期間密封面不受損傷。
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的雙法蘭橡膠密封蝶閥性能參數、結構尺寸參數等詳情，請聯系我們。
