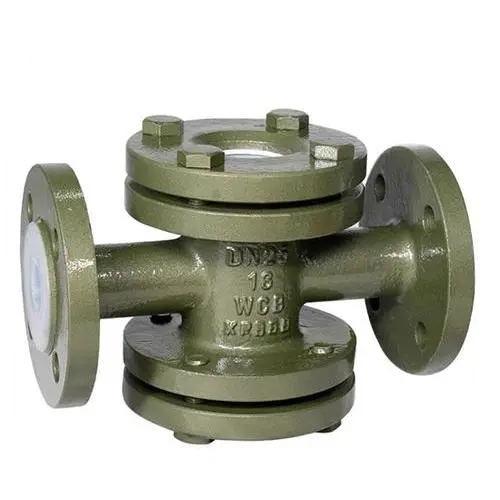

HGS07襯氟直通視鏡是工業管道裝置上主要附件之一,在石油、化工、醫藥、食品等工業生產裝置的管道中,視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況,起到監視生產、避免生產過程中事故發生的作用。
HGS07襯氟直通視鏡具有超高的耐腐蝕性,并且加工容易,外表美觀,同時視鏡采用鋼化硼硅玻璃,聚乙烯四氟墊片,使視鏡適用于大部分惡劣的工作環境中,并且使用壽命較長。是工業管道裝置上主要附件之一,在石油、化工、醫藥、食品等工業生產裝置的管道中,視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況,起到監視生產、避免生產過程中事故發生的作用。襯氟直通視鏡由于結構緊湊,它安裝簡單,使用方便,非常容易清洗與維修,是目前*常用的一種視鏡。
| 殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L | |
| 視窗材料 | 鋼化硼硅玻璃 | 石英玻璃 |
| 工作溫度(℃) | 0℃~180℃ | 0℃~180℃ |
| 公稱壓力(MPa) | <0.6 | 0.6 MPa ~2.5 MPa |
| 襯里材質 | 聚全氟乙烯FEP (F46)、聚四氯乙烯 PTFE(F4) | |
| 連接形式 | 螺紋連接、法蘭連接 | |
| 允許急變溫度(℃) | <60 | |
| G | DN | 25公斤 | 6公斤 | ||||||
| 外形尺寸 | 玻璃板 | 外形尺寸 | 玻璃板 | ||||||
| H | L | 直徑 | 厚度 | H | L | 直徑 | 厚度 | ||
| 1 | 25 | 200 | 181 | 65 | 10 | 200 | 189 | 65 | 10 |
| 1-1/4 | 32 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
| 1-1/2 | 40 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
| 2 | 50 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
| 2-1/2 | 65 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
| 3 | 80 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
| 4 | 100 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
| 5 | 125 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
| 6 | 150 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
