電動調節閥的結構特點及原理簡述

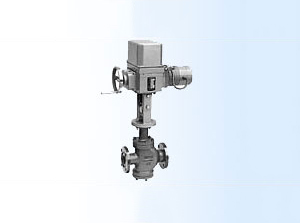

電動調節閥主要由電動執行機構和調節閥閥體組成。通過接收工業自動化控制系統的信號，驅動閥門改變閥芯與閥座之間的截面積大小控制，控制管道介質的流量、溫度、壓力等工藝參數，實現遠程自動控制。等百分比特性，具有調節穩定、調節性能好的特點。

一般來說，電動調節閥可分為單座和雙座結構。電動單座調節閥適用于泄漏要求嚴格、閥門前后壓差低以及有一定粘度和含纖維介質的工作場合。電動雙座調節閥不平衡力小，允許壓差大，流通能力大，適用于泄漏要求不高的場合。

電動調節閥的結構特點：

1、伺服放大器采用深度動態負反饋，可以提高自動調節精度。

2、電動執行器有多種形式，可適用于4~20mA。DC或0～10ma.DC

3、可調范圍大，固有可調比50，流量特性為線性等百分比。

4、電子電動調節閥無需伺服放大器，直接通過電流信號調節閥門開度。

5、閥體根據流體力學原理設計的等截面低流阻通道，額定流量系數提高30%。

電動調節閥工作原理：

電動調節閥根據調節位置的信號自動調節閥門的開度，從而調節介質流量、壓力和液位。對于的4-20mA電流信號，當控制系統給電動調節閥的信號為4mA時，調節閥全關，當信號為20mA時，調節閥全開。4-20mA中間不同的信號值對應不同的調節閥開度，即控制系統給它12mA信號時調節閥開度為50%。根據工作介質選擇合適的流量系數，就可以計算出調節閥每開度對應的流量和壓力。從而滿足調節閥對工作介質的調節要求。
