產品概述:

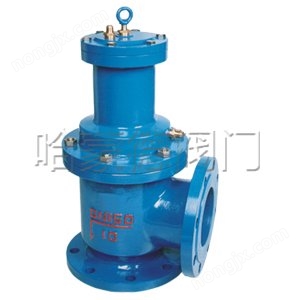

J744X、J644X液壓(氣動)角式快開排泥閥是一種由液壓源或氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁,用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗,密封性能好,經久耐用,閥門密封副亦橡膠密封,無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便,安全可靠。
零件材料:
| 零件名稱 | 閥體、閥蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
| 材料 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | 球墨鑄鐵、青銅 | 不銹鋼 | 尼龍強化橡膠 |
技術參數:
| 公稱壓力(MPa) | 試驗壓力(MPa) | 液壓缸工作介質 | 適用溫度 | 適用介質 | |
| 殼體 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 清水、氣 | ≤80℃ | 水、污水 |
| 1.6 | 2.4 | 1.76 | |||
| 公稱通徑 (mm) | 尺寸 | 接管螺紋G | ||
| H | L1 | L2 | ||
| 80 | 480 | 135 | 125 | 1/2〞 |
| 100 | 500 | 145 | 125 | 1/2〞 |
| 150 | 620 | 175 | 145 | 1/2〞 |
| 200 | 735 | 225 | 185 | 1/2〞 |
| 250 | 805 | 260 | 205 | 1/2〞 |
| 300 | 940 | 280 | 245 | 3/4〞 |
| 350 | 1100 | 305 | 270 | 3/4〞 |
| 400 | 1200 | 340 | 310 | 1〞 |
聲明:本文中所有文字、數據、圖片考慮到生產工況條件不同,難免會產生偏差、不恰當或是有不充分的描述,故均適用于參考,如果您對本文中所提供的J744X,J644X液壓(氣動)角式快開排泥閥產品內容有任何疑問,請您聯系我們,我們將竭誠為您服務!
